2018年 F1テクニカル レギュレーションのボディワーク範囲図

(過去の2016度版はこちらです。)

このページに掲載されていない部分、厳密なレギュレーションについては、FIAのサイトをご参照ください。

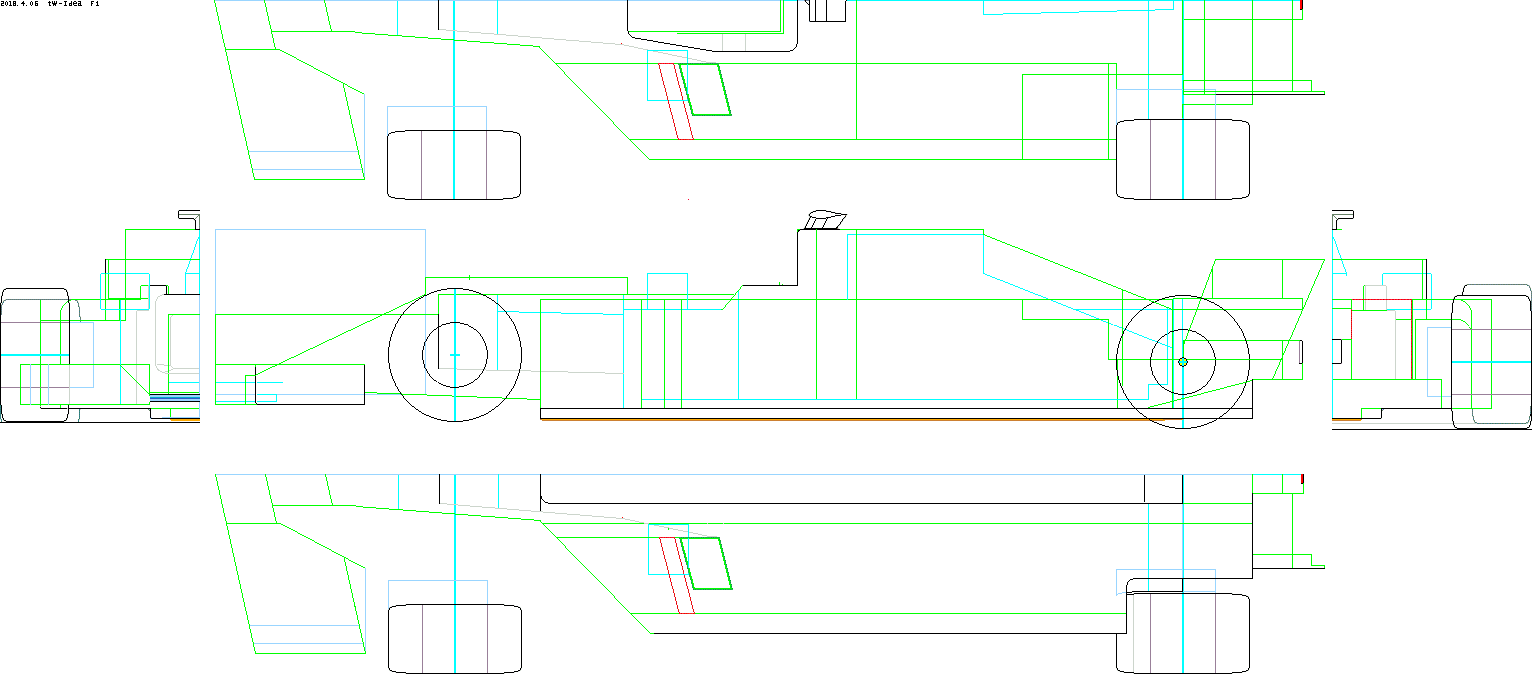

以下の画像ファイルはWindows付属のBMP(ペイント)で作成したもので、
一応、1ドットを実車での5mmx5mmとしたつもりですが、ドットでの製作上の都合から、筆者が想定できていない制約が発生しているかもしれません。
緑の線は最大範囲を水色の線は何らかの規制をされている部分です。

この画像ファイルをプリントアウトして、F1マシン基礎デザインにご利用ください。
