Xサスアーム by tw

デザイン&スケッチ日:2020年 5月18日(月)
Web掲載日:2020年 5月19日(火)

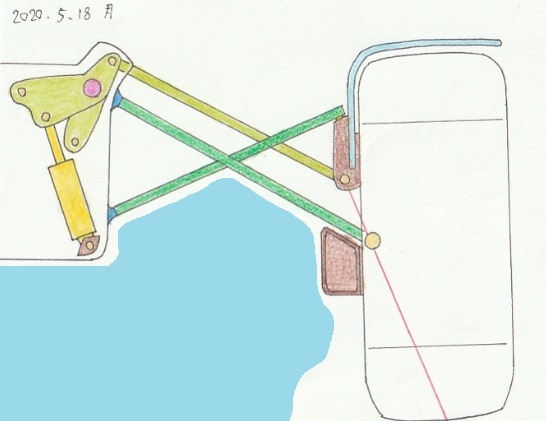

フォーミュラーマシン用に、新しい概念のサスペンション アームを発案した。
ウィッシュボーンを、上下にXの字にクロスさせるのだ。



これで従来より大幅に、車体下部の気流がサスアームに乱されなくなる。
このアーム形式が実用に耐えられるなら、空力性能への寄与度は高いと思われる。

ただし上から見た時に、クロスしたアームはそのままではお互いが干渉するので、
2つのアームの前後スパンを変えたり、アームを途中でカーブさせる等する必要がある。

そして、上図ではストローク時のキャンバー変化が大きいので、
2つのアームの長さや取り付け位置を最適化しなければならない。

下は筆者が試作したXアームの動きだ。
