前輪ホイール外側の無回転カウル　　　text & illustration by tw　 (2007. 7.29)

2007年シーズンの第9戦イギリスGPから、フェラーリは前輪ホイールに無回転のカウルを装着した。
ホイールカウルの有無の、タイヤ側面の気流イメージを下図に示す。

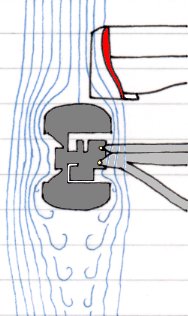

(ホイールのカウル無し)

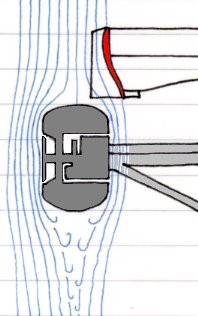

 (ホイールのカウル有り)

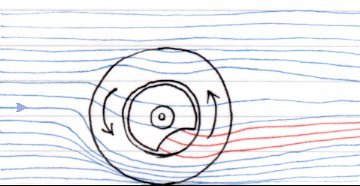

 ブレーキの熱気はカウル下部から排出している。







下図はアップライト＆ブレーキ＆車軸の構造の想像図を示す。
灰色部分は回転しないアップライトと一体の構造。オレンジ色部分は回転する。

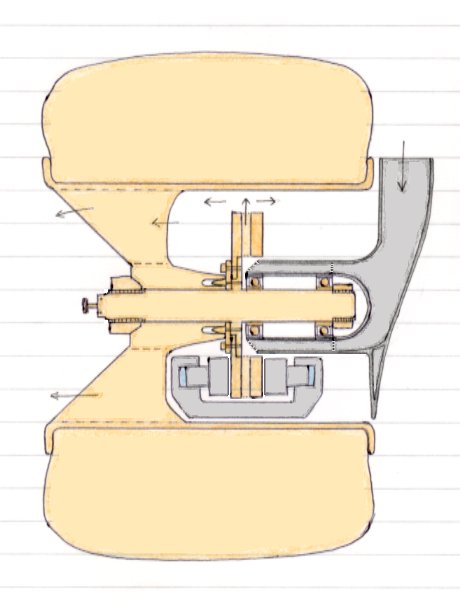

従来のアップライト。
車軸はブレーキディスクと一体となって回転する。

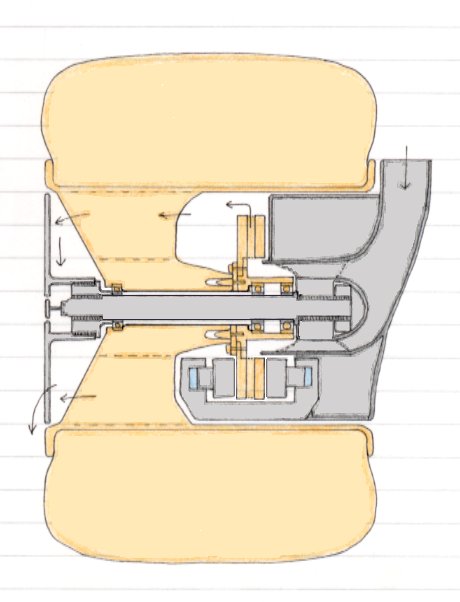

ホイール外側に無回転カウルを装着するアップライトの想像図。
車軸はアップライトと固定され、回転しない。


（このページの最新更新日：2007. 7.30）
