コンパクトカーのデザイン(まだ途中、未完成) by tw デザイン日:2006. 3.27月
Web公開日:2006. 4.18火





まだ車体設計の途中ですが、完成を待っていると永久に公開できない可能性も危惧して、
途中段階のものを描いてとりあえずアップしておきます。
私は、既存の乗用車に関心が低く、ほとんどと云っていいほど研究をしていません。
このコンパクトカーの車体デザインの全体像は、私の脳内にぼわぁんと在る程度で、
設計の完成度は、まだ粘土をこねている段階です。

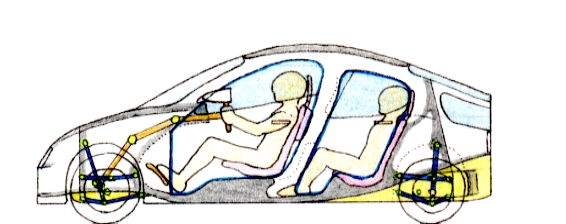

車体のフロント部に、エンジンやモーター及びミッションを搭載する前輪駆動の乗用車デザインの全体像です。
燃料タンクや電池は、前座席の下部や、後座席の後ろに置きます。
サスアームを取り付けている黄色い部分は、F1マシンで言うキール部分で、幅の狭い構造です。
フロント・ミッションのデフは、このフロント・キール内に置く事を考えています。
この車輌では、ややハイ・ノーズとして空気抵抗軽減を優先するコンセプトで、
エンジン搭載位置はやや高く、車体重心はやや高くなってしまっています。
そして、後部の荷物積載容量は、空気抵抗軽減の為に犠牲となって頂きました。

左図はエンジン廃熱の方法です。
車体側面へ積極的に廃熱する方法も考えられるかもしれません。

尚、フロント・エンド形状を低くしても、排熱を車体底面に流す事で、
車体形状の全体像はハイ・ノーズ状と出来ます。
