ダウンフォースを発生するロードカー・デザイン by tw

デザイン日:2013.10.20日〜10.21月
  Web公開日:2013.10.21月

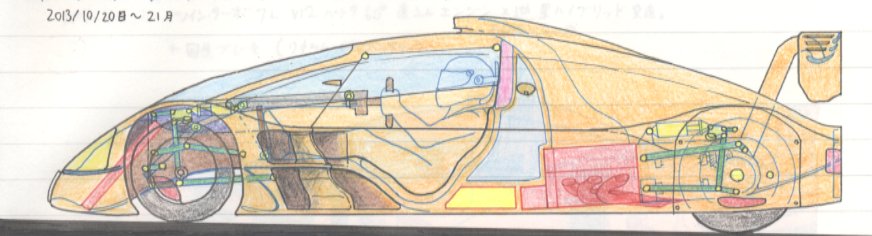

通常、多くの乗用車の空力はリフトを発生するが、では空気抵抗を無視してダウンフォース獲得を求めたらどうなるかと自由に空力デザインしてみたら、意図せずルマン風の格好となってしまった。
(前面、後面、上面図は面倒なのでパス。)

フロントのナンバープレートは湾曲させて取り付ける。(合法か否かは知らないが。)
ハイノーズとする事で、フロント底面にベンチュリー効果を発生させた。

ラジエーターの排熱は、サイドの上側チャネルから抜く。
サイド下側は、フロント底面のエアを抜く。

ミラー類は撤去し、代わりにCCDカメラによる後方映像を、ヘルメットのバイザーへ投影する。

エンジンとギヤボックスは前傾して搭載させ、車体底面での境界層の成長を軽減させた。
高速の排気ガス流は、F1から流用したディフューザー吹きつけ型。これで後輪が巻き起こす乱流をディフューザーの外側へ吹き飛ばす。

リヤウイングはスワンネックで支持し、大事なウイング下流を綺麗にした。

(このページの最新更新日: 2013.10.21月)
